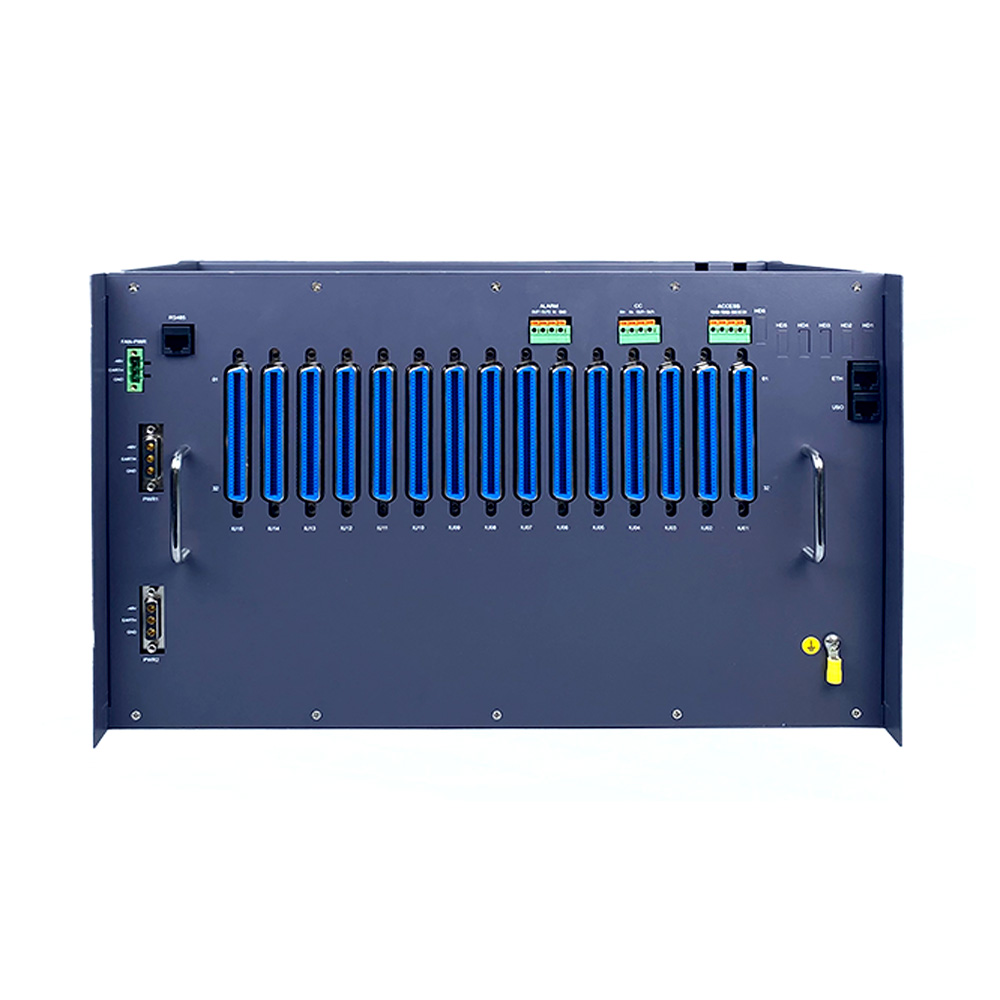

MSA600

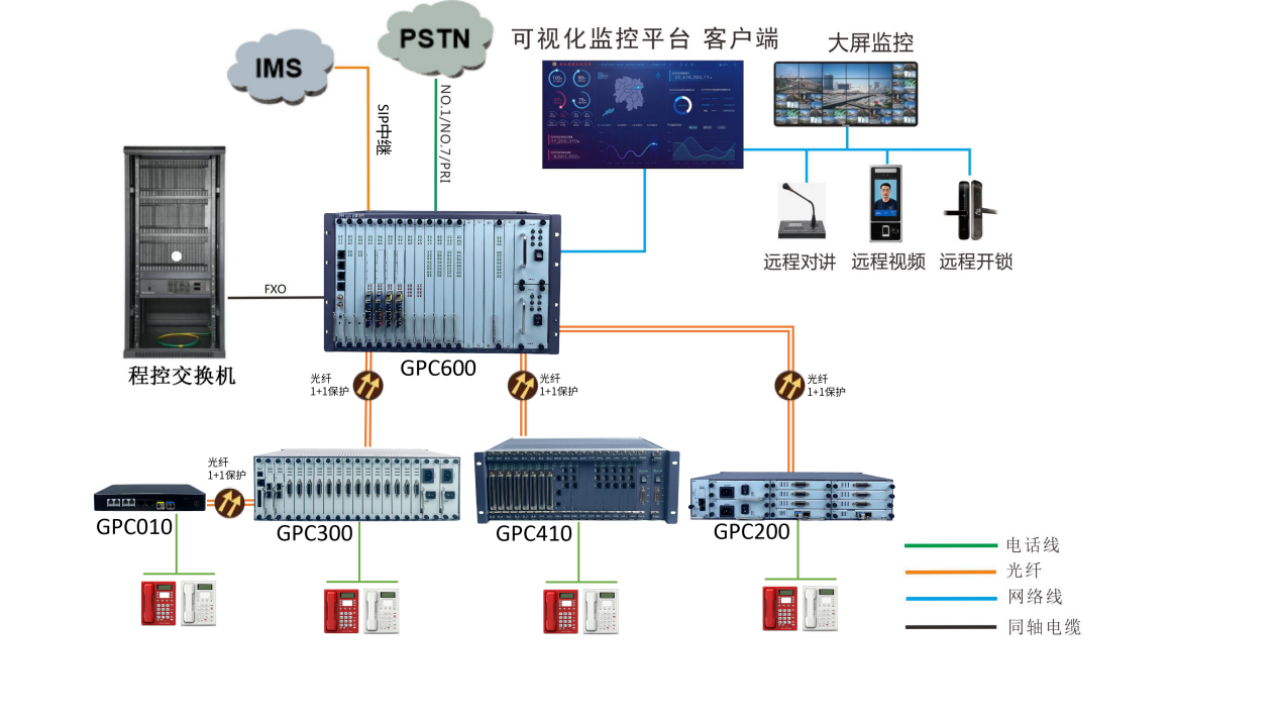

6U高集成度设备，采用20槽插板式设计，全表面贴装工艺，工业级设计。支持主板1+1冗余保护，支持光口1+1保护，支持双电源1+1冗余保护，基于16K 16K交叉能力，多组背板总线技术设计。单框最大支持480路大容量分机/中继接口，采用堆叠方式,可平滑扩容至2048路。实现星形、链形、环形、点对点等不同网络拓扑，可与申瓯PBX及传输系列产品互通。可统一接入云平台管理，实现设备集中网管，远程监控和维护。支持用户侧线路例行检测，保障通信线路安全，支持设备级联。将PBX语音交换、光传输、PCM复用、信令汇接、64Kb交叉、2M交叉、2M汇聚、以太网汇聚等多种技术融于一体。业务种类丰富，设备整体集成度高、组网能力强，实现了传输、接入、交换设备的统一管理，同时降低了建网和运维成本。

产品特点

产品参数

板卡名称	业务端口	槽位	描述
主控板	内置核心模块	2-3	可使用的基于16K16K或者512E1的核心交叉盘支持16K16K个32K的交叉能力，可以对64K 业务进行任意交叉或复用，支持1+1保护
网管板	网管接口、CONSOLE接口、时钟接口	1	提供网络管理接口
语音用户板	32线	4-18	带线路例行测试单元盘，提供32路用户电路接口
语音中继板	32线	4-18	带线路检测，提供32路中继电路接口
磁石电话板	32线	4-18	提供32路磁石电路，可接32部磁石话机
光纤接口板	4～8光口	4-18	提供4个SFP光口，业务下联接口，支持1+1保护，支持以太网接口
SIP用户板	WAN口、LAN口	4-18	提供IP话机、IAD语音网关注册
SIP中继板	WAN口、LAN口	4-18	提供MIS平台注册功能
数字中继板	4路E1	4-18	信令，提供4路NO.1/NO.7/PRI
2M接口板	8～16 电口	4-18	提供E1业务接口，可配置成帧、非成帧模式
直流电源板	D-SUB、工业端子	19-20	直流-48V电源供电，D-SUB大电流输入，300W电源，1+1热备份
