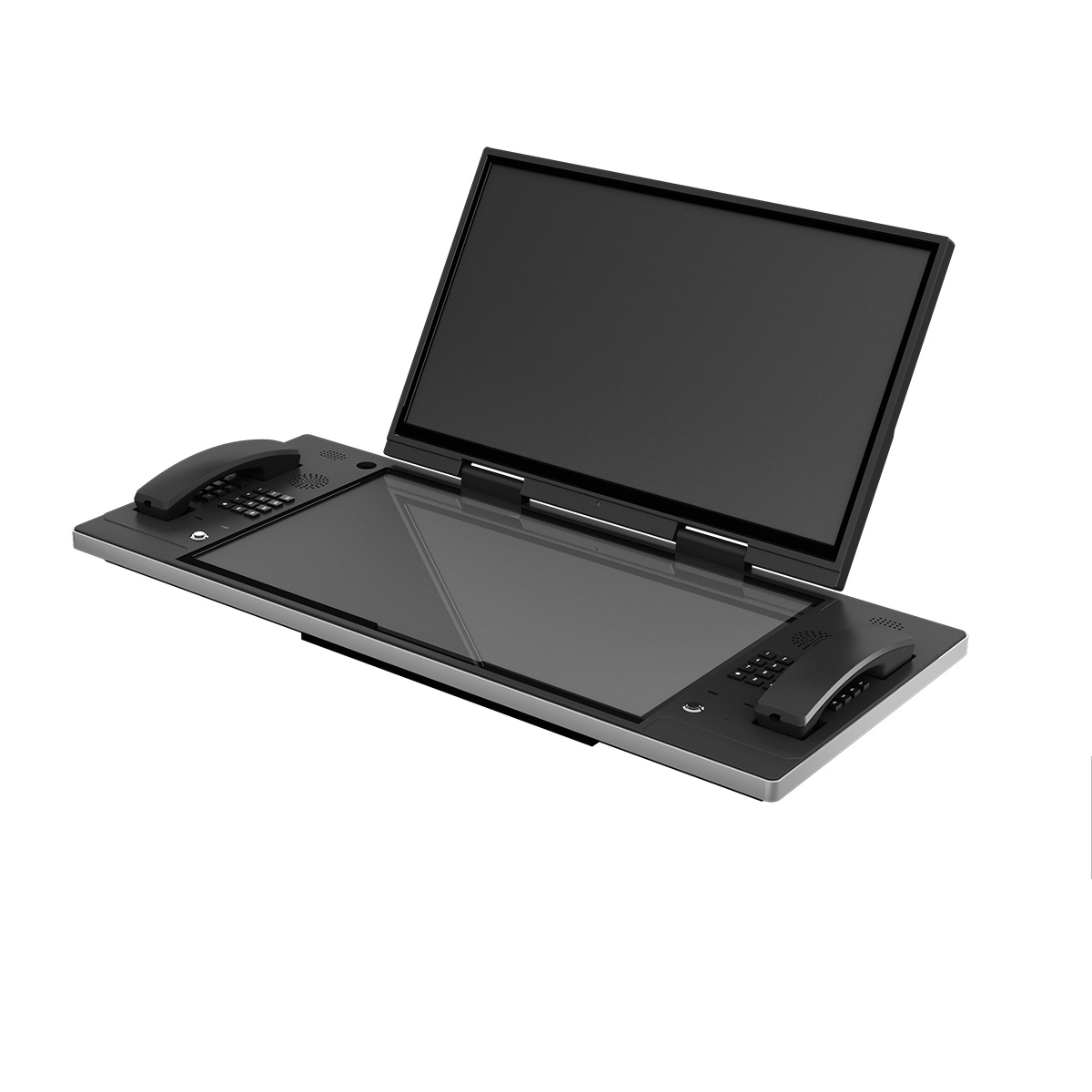

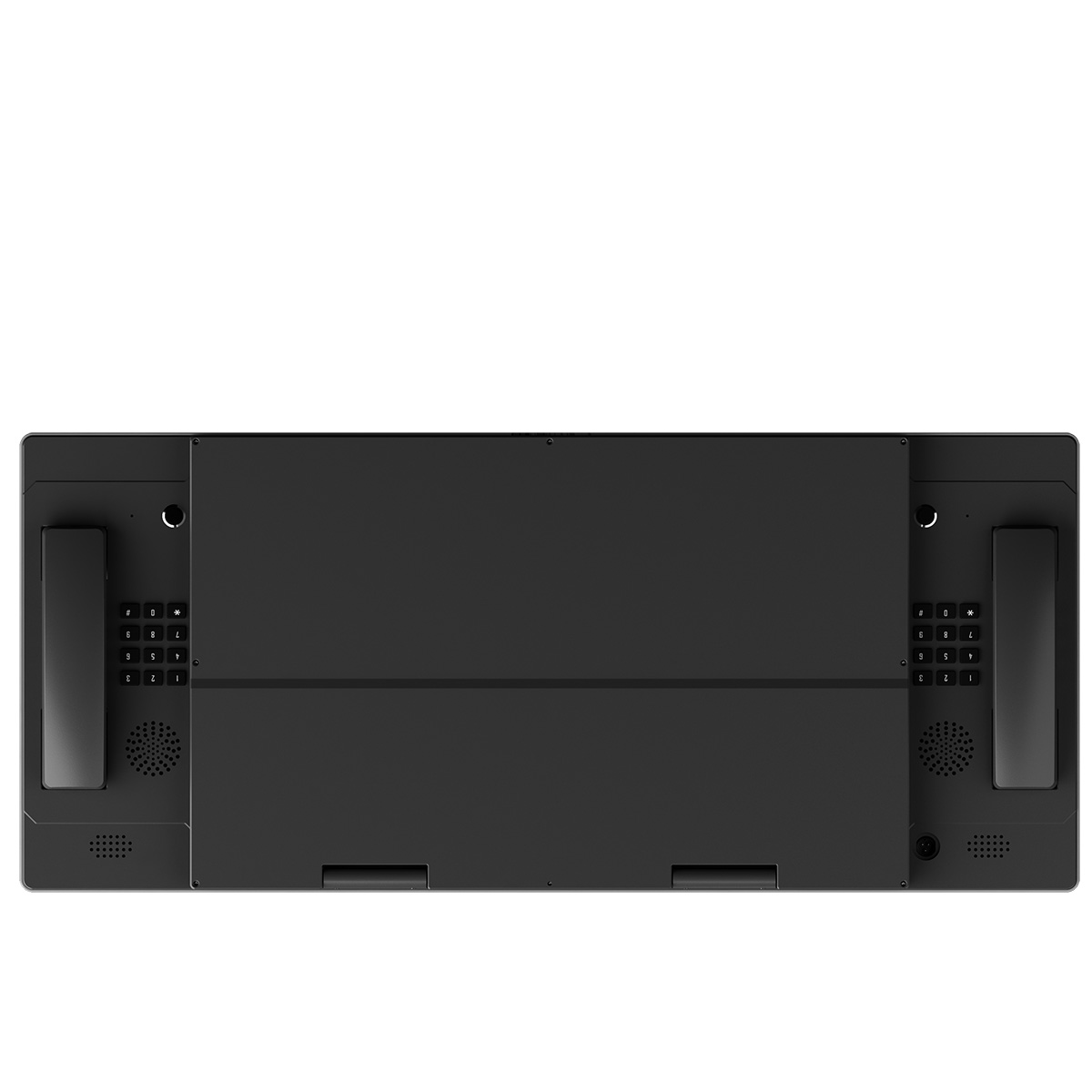

一机双屏触摸屏调度台

机体部分

机箱特性

一体式机箱/铝合金边框

型号：DDT238-L2P

机箱材料

上部分显示屏部分采用全铝合金面板材料

下部分主机部分采用全铝合金面板材料+铝合金边框材料

转轴支架部分为全铝合金材料

后壳以及其他辅助材料采用钣金材料

机箱尺寸

824.06*357.36*109mm 不包含底座

表面处理

面板阳极氧化砂纹，颜色为黑色，铝边框银色喷漆

安装方式

桌面式可拆卸支架安装方式，角度可调

整机重量

15KG

结构特性

副屏显示屏可上下翻转。

主屏显示屏

屏幕尺寸

23.8寸"

分辨率

最大分辨率1920*1080 显示比例16:9

颜色数量

16.7M , 74% NTSC

像素间距

0.2745(H) x 0.2745(V)

亮度(cd/m²)

250

可视角度

89/89/89/89 (Typ.)(CR≥10)（上下左右）

工作温度

0℃-60℃

使用寿命

30000小时

副屏显示屏

屏幕尺寸

23.8寸"

分辨率

最大分辨率1920*1080 显示比例16:9

颜色数量

16.7M , 74% NTSC

像素间距

0.2745(H) x 0.2745(V)

亮度(cd/m²)

250

可视角度

89/89/89/89 (Typ.)(CR≥10)（上下左右）

工作温度

0℃-60℃

使用寿命

30000小时

触摸部分

感应方式

2*投影式电容屏

触摸分辨率

4096*4096

触点精度

±1mm

透 光 率

90%

接口类型

USB

供电

+5V@300mA

系统支持

Windows/Linux

点击寿命

30亿次

系统参数

主板

工控主板

处理器

Intel I7-6700HQ系列

芯片组

Intel HM170Chipset

系统内存

16G DDR4

存储

240 SSD

独立显卡

MXM高性能显卡 标配GT730 2G独显

扩展显示

3个HDMI，（内置已使用1个HDMI）可用HDMI外接显示屏实现一机三屏显示

扩展槽

内置1*Mini PCIe，可扩展WIFI/BLE模块

声卡

集成Realtek ALC 269 HD Audio

音频接口

1* Audio Line-out，1* MIC In

I/O接口

1*RJ45， 4*USB、2*交换机LAN

网络

1*千兆网口，已连接至内置交换机

交换机

内置千兆交换机，外置2个交换机LAN

摄像头

200W像素 1080P

内置音箱

内置8Ω3W喇叭

鹅颈麦克风

30mm鹅颈麦克风咪杆，航空插头固定

开关

自复位式开关，LED电源指示灯

电源供应

外置支持DC 12V 10A电源适配器 ，适配器 AC220V输入

电源特性

整机功耗：50W（待机状态）；

整机功耗：85W（运行3D 100%）

话机部分

话机参数

内置IP话机*2

其他

支持WEB管理、一键免提、命令播报IP

环境参数

温度

工作温度：0℃~50℃

存储温度：-20摄氏度~60℃

湿度

5%~90%（非凝结状态）
