三屏调度台

商品编号: DDT238-L3P

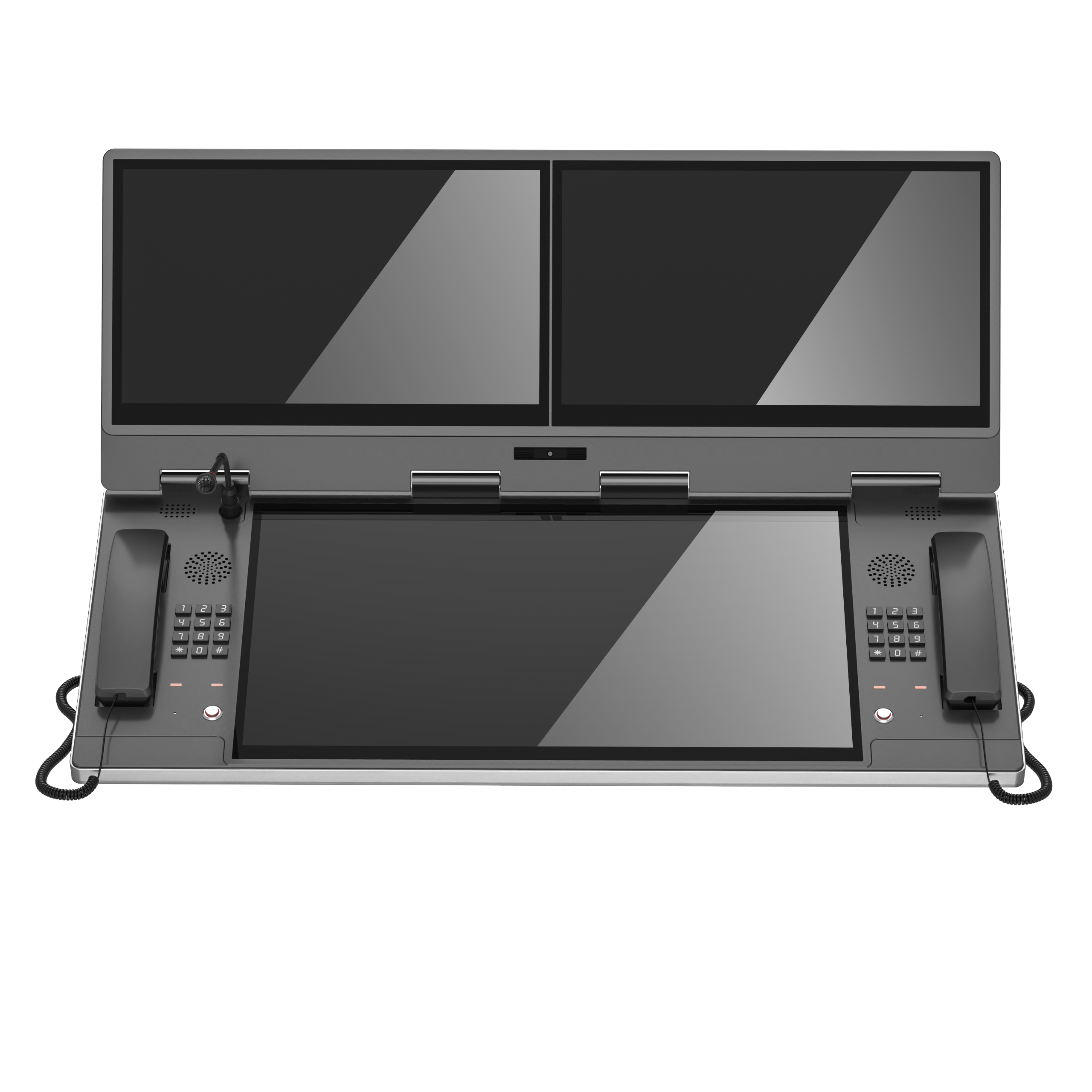

DDT238-L3P是对统一应急指挥调度系统而设计一机三屏式，电容式触摸屏调度台，左右各内嵌高品质模拟话机联动设计。调度终端提供可视化图形调度界面，调度用户状态一目了然，为用户提供高效率的调度操作手段，便于进行准确决策和快速指挥。

产品特点

DDT238-L3P一机三屏触摸式调度台通过模拟网关网络注册连接IP多媒体调度主机或者直接连接至程控调度主机，对通信系统进行整体指挥调度控制，是通信调度系统的核心管理控制设备。应用于公安、电力、煤矿、军工等行业的应急指挥调度、应急调度通信解决方案。

DDT238-L3P多媒体调度台终端提供有线语音调度、视频调度、无线集群调度、GIS调度、应急预案等业务，集语音、视频、数据通信调度于一体。产品使用简易性和系统经济性，是传统调度台升级换代的产品。

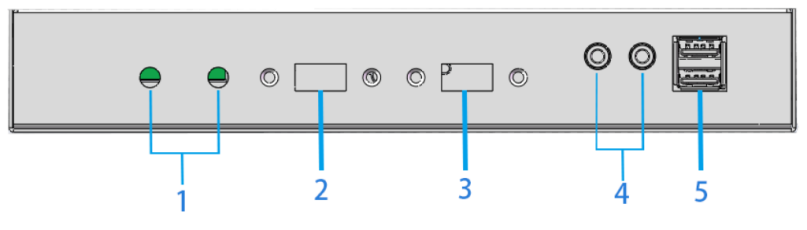

接口说明：

序号	接口描述
1	WIFI、蓝牙预留天线安装孔
2	USB 3.0
3	USB 3.0
4	预留音频孔插针座
5	USB 2.0接口

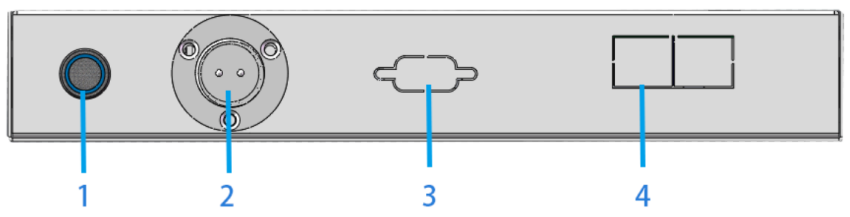

序号	接口描述
1	开机开关
2	航空插座GX-20 12V 输入
3	预留串口安装孔
4	RJ45千兆交换机网口

产品参数

技术参数
机体部分	机箱特性	一体式机箱/铝合金边框
	机箱材料	上部分显示屏部分采用全铝合金面板材料
		下部分主机部分采用全铝合金面板材料+铝合金边框材料
		转轴支架部分为全铝合金材料
		后壳以及其他辅助材料采用钣金材料
	机箱尺寸	824.06357.3691mm（不含底座）
	表面处理	面板阳极氧化砂纹，颜色为黑色，铝边框银色喷漆
	安装方式	桌面式可拆卸支架安装方式，角度可调
	整机重量	25KG
	结构特性	副屏显示屏可上下翻转。
主屏显示屏	屏幕尺寸	23.8寸"
	分辨率	最大分辨率1920*1080 显示比例16:9
	颜色数量	16.7M , 74% NTSC
	像素间距	0.2745(H) x 0.2745(V)
	亮度(cd/m²)	250
	可视角度	89/89/89/89 (Typ.)(CR≥10)（上下左右）
	工作温度	0℃-60℃
	使用寿命	30000小时
副屏显示屏	屏幕尺寸	17.3"*2
	分辨率	最大分辨率1920*1080 显示比例16:9
	颜色数量	16.7M , 74% NTSC
	像素间距	0.2745(H) x 0.2745(V)
	亮度(cd/m²)	250
	可视角度	89/89/89/89 (Typ.)(CR≥10)（上下左右）
	工作温度	0℃-60℃
	使用寿命	30000小时
触摸部分	感应方式	1投影式电容屏23.8寸+217.3寸
	触摸分辨率	4096*4096
	触点精度	±1mm
	透光率	90%
	接口类型	USB
	供电	+5V@300mA
	系统支持	Windows/Linux
	点击寿命	30亿次
系统参数	主板	工控主板
	处理器	I7-7820HQ系列处理器
	芯片组	Intel HM170 Chipset
	系统内存	16G DDR4
	存储	240G M.2 SSD
	扩展显示	VGA接口、HDMI接口，支持三屏同步、异步扩展显示
	扩展槽	内置1*Mini PCIe，可扩展WIFI/BLE模块
	声卡	集成Realtek ALC 269 HD Audio
	音频接口	1* Audio Line-out，1* MIC In 预留接口
	I/O接口	1RJ45，2USB、可扩展1*RS232
	网络	1*千兆网口
	摄像头	200W像素 1080P
	内置音箱	内置8Ω3W喇叭
	鹅颈麦克风	30mm鹅颈麦克风咪杆，航空插头固定
	开关	自复位式开关，LED电源指示灯
	电源供应	外置支持DC 12V 10A电源适配器 GX20航空插头，适配器 AC220V输入
话机部分	话机参数	内置IP话机主板*2
话机部分	其他	一键免提、来电闪灯、命令播报IP
环境参数	温度	工作温度：0℃~50℃
	温度	存储温度：-20摄氏度~60℃
	湿度	5%~90%（非凝结状态）
