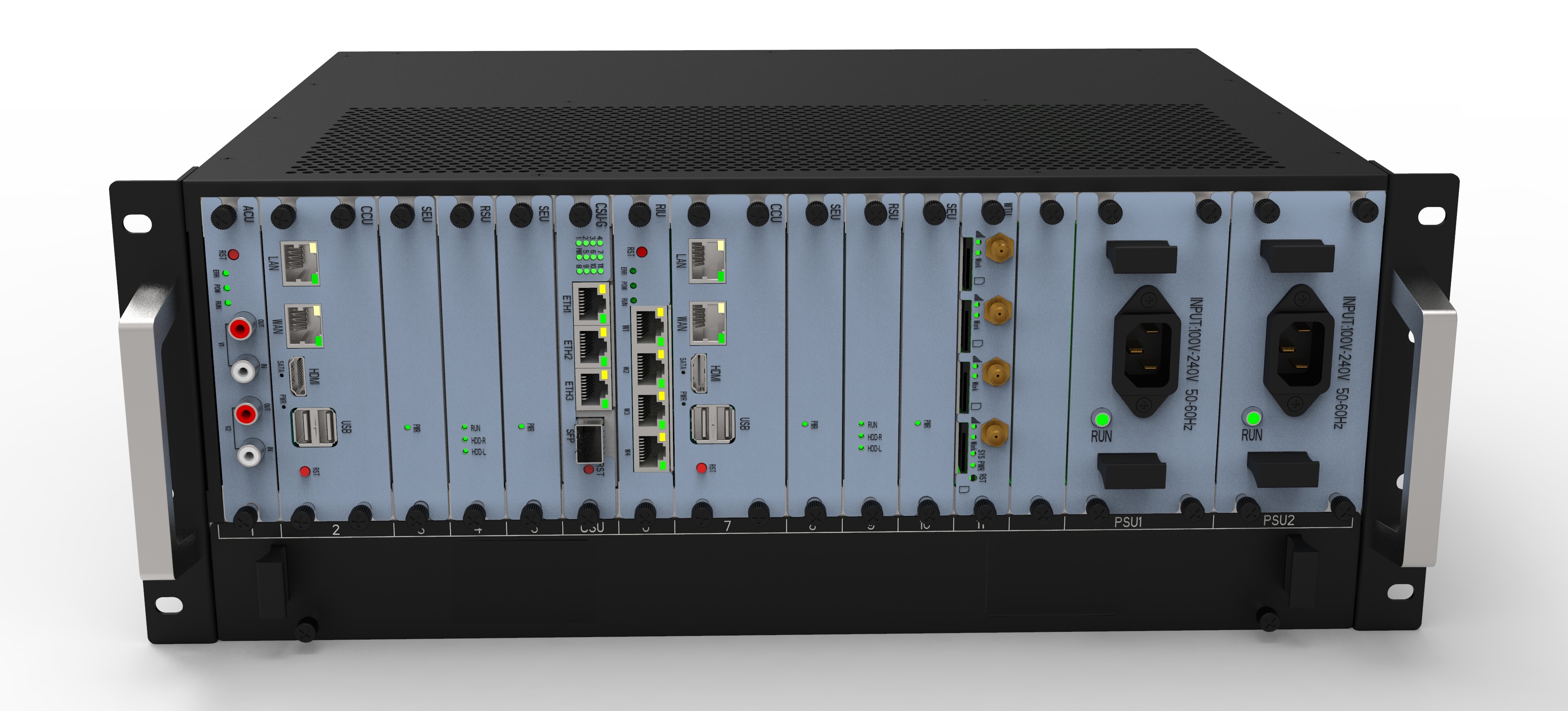

VL1000-ZL400采用4U标准机箱，宽435.8mm、深330mm、高176.8mm。机箱可安装在符合IEC（International Electrotechnical Commission）标准的19英寸机柜中，其外观如图3所示

插槽位于机箱的正面。VL1000-ZL400提供2个主控板插槽、9个接口板插槽、2个电源插槽。

·槽位1、3～6、和8～11为业务板槽位，用于安装各种业务板，支持混插。

·槽位2和7为主控板槽位，用于安装CCU板，支持双主控。

·对于无RAID模块的情况下：

① CCU-N-GML主控板想要拓展硬盘板，可支持1块硬盘板。若主控板在槽位2号，可将硬盘板插到槽位1号；若主控板在槽位7号，可将硬盘板插到槽位6号。

② CCU-N-BAYL、CCU-I-KABYLR主控板想要拓展硬盘板，最多可支持2块硬盘板。若主控板在槽位2号，可将硬盘板插到槽位1、4号；若主控板在槽位7号，可将硬盘板插到槽位6、9号。

·对于接入RAID模块的情况下：

① CCU主控板插入2号槽位，若想要拓展RAID，RAID卡插到槽位4号，RAID硬盘插到槽位3、5号；

② CCU主控板插入7号槽位，若想要拓展RAID，RAID卡插到槽位9号，RAID硬盘插到槽位8、10号。

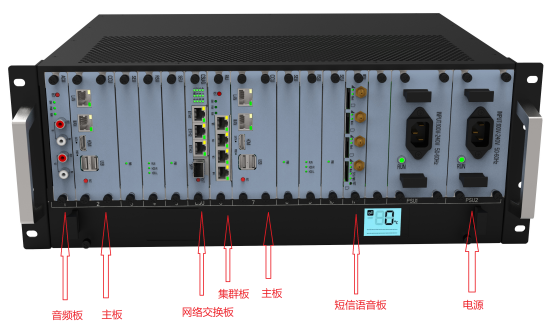

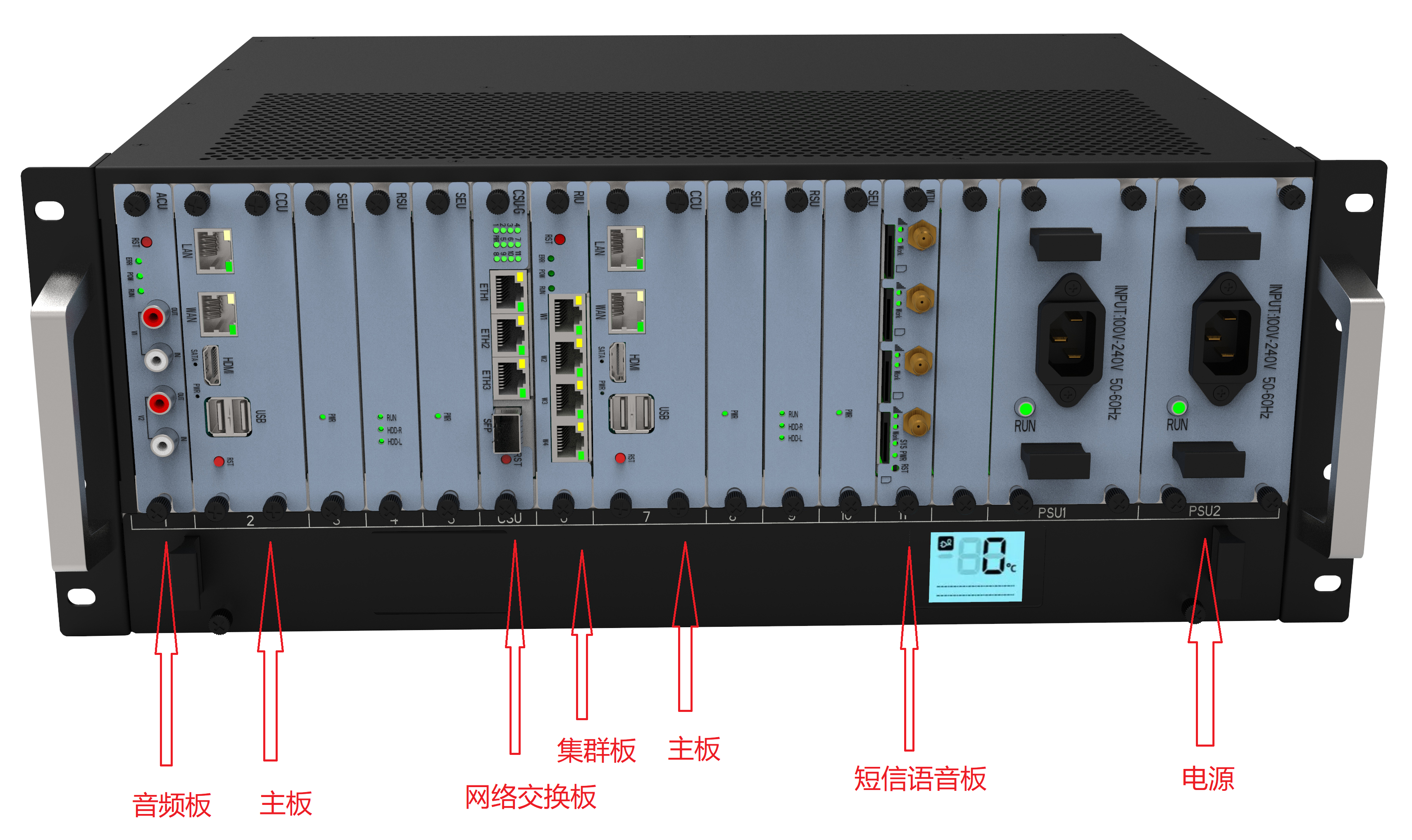

· VL1000-ZL400融合主机 插槽方向 （400W额定功率）
