主控板

光口/电口、以太网口

可提供双光口/双电口接入，实现1+1保护、提供1个100M/1000M以太网接口

2个2M接入主控板

2个2M

2个2M接入盘，用于链型连接或网桥2M接入

用户板

8路

提供8路用户电路接口

中继板

8路

提供8路中继电路接口

用户光口板

光口

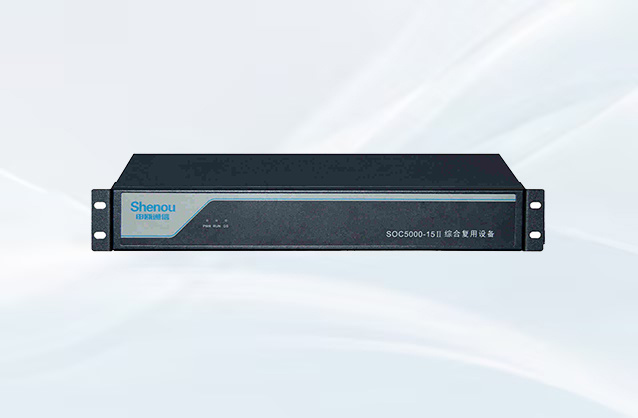

可扩展8路用户到末端15II型

以太网板

以太网口

扩展4个以太网，占用1个槽位

电话磁石板

8路

提供8路磁石电路，可接8部磁石话机

2M板

2M接口

PDH扩展提供4个2M接口

电源板

220V交流输入、接线端子

提供交直流输入，交流220V、直流-48V
